KYL-824

KYL-824

1、模拟量:4路0-5V电压/4-20mA电流输入,4路0-5V电压/4-20mA电流输出
2、开关量:4路无源触点输入,4路无源触点输出
3、供电范围(12-30V),电源反接保护
4. CPU配有电源监视电路和看门狗电路,保证恶劣环境下可靠运行
5、电源、运行、接收、发射状态指示
6、无线通讯中断报警输出。1)继电器报警输出2)电压/电流输出
7、支持Modbus通讯协议
功能描述



    实现 4 路开关量、4 路模拟量无线实时传送,接收模块的继电器输出、电压 电流输出与发射模块的开关输入、电压电流输入

实时关联;接收模块的输出即发 射模块的输入,各个通道互相独立。用户无需编程,无需现场布线就可以达到远 程传输控制的

目的。广泛应用于工业遥控器、工业现场监控、水厂自动化等项目
一、KYL-824硬件端子示意图

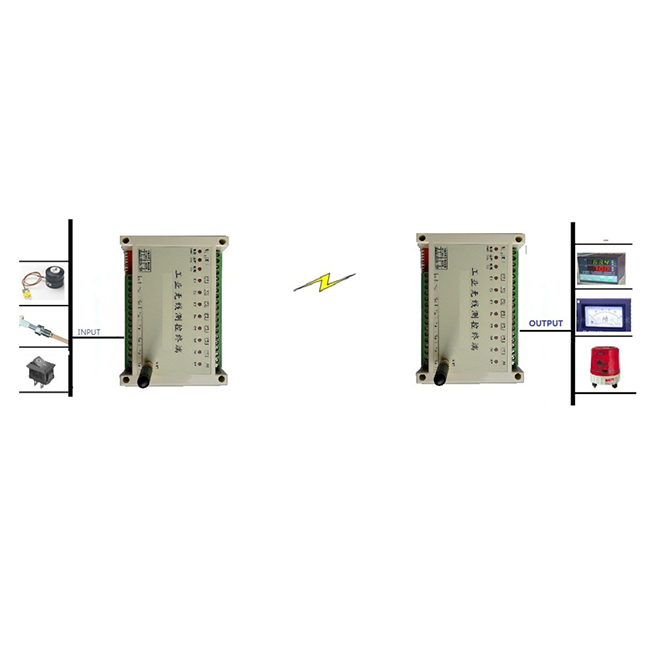

二、KYL-824连接示意图



、KYL-824尺寸图


应用领域



无线水泵自动控制

无线声光报警灯

工业遥控器、工业现场监控

无线小车控制

水厂自动化

交通自动化控制

环境监测系统

石油管道监控系统



规格参数

                                                                KYL-824规格参数
特性范围典型值备注
电源9-36V24V输出电流≥500mA
传输距离1-3公里-空旷视距
开关输出数-4个输出-
开关输出类型-继电器最大负载能力DC
220V5A
开关输入数量-4个输入-
输入类型I-无源触点-
输入类型IIDC 0-24V低电平<1V低电平对应闭合
高电平>4.5V高电平对应断开
模拟输入数量
4个输入
输入类型I0-5V
默认
输入类型II4-20MA
请指定
模拟输出数量
4个输出
输出类型I0-5V
默认
输出类型II4-20MA
请指定
发射电流-300mA-
接收电流-30mA-
尺寸-145mm*90mm*40mm-

备注:模拟量输入输出均默认为 0-5V,如果需要 4-20MA 输入输出请在购买时指定。


 KYL-824端子和硬件介绍

1.四路模拟量输入输出4-20MA,两个相同的I0/(0=1,2,3,4),电压/电流输出负端,04代开关量第4路无源输入输出。

                                图一:四路模拟4-20MA输出,04为开关量无源输出,电源接线端子

1、四路继电器输出,带负载能力达220V/5A,两个相同的Ox(x=1,2,3)代表一组继电器的两个触点

2、四路开关输入,支持无源及有源输入。

     无源输入时,只需在Ix(x=1,2,3,4)及GND之间接入一个开关或者按钮,开或者断的状态将被发送到
远端输出模块,并被输出。

    有源输入时,用户需在Ix(x=1,2,3,4)端子输入一个高或低电平,高电平对应断开,低电平对应闭合。
注意无电平输入时,接收端输出断开。



                       图二:四路开关输出输出

 指示灯状态描述

1、电源指示灯-PWR:上电常亮

2、数据指示灯-T/R:每秒闪动一次,表示模块运行正常

3、运行指示灯-RUN:模块每进行数据发射/接收时,指示灯闪烁

4-7:开关输出状态指示D1-D4:指示灯亮,表示相应的输出通道闭合,反之断开

引脚定义
口名称脚位号定义说明
COM1124VDC12-30V
2GND电源地
3OUT4(O4)第四路继电器无源触点输出
4
5AIN1第一路电压/电流输入负端
6AIP1第一路电压/电流输入正端
7AIN2第二路电压/电流输入负端
8AIP2第二路电压/电流输入正端
9AIN3第三路电压/电流输入负端
10AIP3第三路电压/电流输入正端
11AIN4第四路电压/电流输入负端
12AIP4第四路电压/电流输入正端
13AON1第一路电压/电流输出负端
14AOP1第一路电压/电流输出正端
15AON2第二路电压/电流输出负端
16AOP2第二路电压/电流输出正端
17AON3第三路电压/电流输出负端
18AOP3第三路电压/电流输出正端
19AON4第四路电压/电流输出负端
20AOP4第四路电压/电流输出正端
          COM2             1OUT3(O3)第三路继电器无源触点输出
2
3OUT2(O2)第二路继电器无源触点输出
4
5OUT1(O1)第一路继电器无源触点输出
6
7GND
8IN1(I1)第一组开关量输入
9GND
10IN2(I2)第二组开关量输入
11GND
12IN3(I3)第三组开关量输入
13GND
14IN4(I4)第四组开关量输入



使用方法



1、给模块安装天线。

2、按照使用需求,根据上述说明设置好拔码开关,连接相应的开关输入、开关输出设备。

3、连接电源(12-30V),打开电源开关,电源要求输出电流能达到500mA以上。

4、至此,模块的输入就能控制另一只模块的输出了。

5、模块双向传输,即一只模块在作为输入的同时,还可以作为受控输出,反之也可。

6、在同一遥控范围内使用两套以上遥控系统,应该选用不同的工作频率以避免相互干扰。

工作模式详细说明



1、定时模式

   定时模式下,一台主机,另一台必须为从机。主机定时发送自己的输入状态给从机,从机收到主机信息并输出,然后把本机输入状态再发送给主机,从而达到主机输出即从机输入,从机输出即主机输入的双向输入输出同步

2、采集模式

采集模式时,模块相当于一台无线Modbus从机,不能主动发送数据。主机是一台连接无线数据传输模块的PC机、触摸屏或者其它数据终端,数据终端发送Modbus RTU命令,要求从机返回输入状态或者控制从机的开关输出或者电压电流输出。从机地址1-254可设。



KYL-824其他应用方法



KYL-824除了可以实现一对一开关传输以及采集模式下的一主多从开关采集控制外,还可以跟我公司
的其它开关传输模块(如KYL-803、KYL-808等)联合使用实现集中控制、集中输出等功能(注意这些功能
需要在购买前指定)。示意如下:



订货信息

标准产品

订货型号无线开关量信号传输远近标配型号
 KYL-824U 双向,发射端.接收端成对使用,无需编程,塑料外壳,通信距离,发射功率100MW,600米-1公里,空旷无遮档情况
 KYL-824L 双向,发射端.接收端成对使用,无需编程,塑料外壳,通信距离,发射功率800MW,2-3公里,空旷无遮档情况下
 KYL-824H 双向,发射端.接收端成对使用,无需编程,塑料外壳,通信距离,发射功率5W,7-10公里,空旷无遮档情况下
 KYL-824P 双向,发射端.接收端成对使用,无需编程,塑料外壳,通信距离,发射功率可编程2-10W,空旷无遮档情况下
 KYL-824+668 双向,发射端.接收端成对使用,无需编程,塑料外壳,通信距离,发射功率25W,空旷无遮档情况下



包装配件

1、标准配件

1、KYL-824L无线开关量模块一个。

图:标准配件



2、可选配件

1、可选天线。(用户可跟据自己的实际使用情况,选择适合自己的天线,使通讯效果达到最佳

图:可选配件
