模拟量无线传送4-20ma采集终端设备 传感器信号远程控制
栏目:技术文档 发布时间:2018-10-22
多路无线模拟量传输。

在工业机械及其它控制设备领域,经常会使用到模拟量信号,模拟量信号又分为电流信号0~20mA、4~20mA和电压信号0~10v、0~5v、1~5v两种。

电流信号在实际使用中的特点在于可以实现远距离传输,抗干扰能力强,且能用于需要防爆的场所。而大多数在选择电流信号的时候,经常会采用4~20mA的电流信号来使用,这是因为在防爆条件下信号输出故障时更有利于故障排除,而0~20mA在同等条件下排除故障则要困难得多。

但受制于现场环境,一般4-20ma的电流不好布线传输,并且采集的数据一般都是温度,压力,气压,液位等传感器数据,进而传到PLC,这大大加大了工业应用的难度。
       鉴于此,科易连研发的一款产品KYL-824可以解决此问题。

        应用图如下:

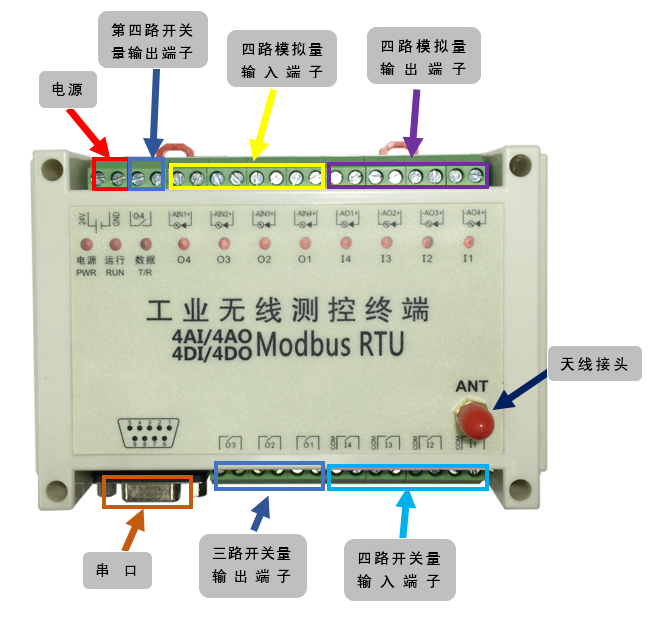

KYL-824多路无线模拟量传输。0-5v 4-20mA模拟量传输
同时支持4路开关量,4路模拟量电压或者电流,最重要的是免去了布线的烦扰,并且距离达到了10km。
以下是KYL-824的详细数据

 KYL-824规格参数
特性范围典型值备注
电源9-36V24V输出电流≥500mA
传输距离1-3公里-空旷视距
开关输出数-4个输出-
开关输出类型-继电器最大负载能力DC
220V5A
开关输入数量-4个输入-
输入类型I-无源触点-
输入类型IIDC 0-24V低电平<1V低电平对应闭合
高电平>4.5V高电平对应断开
模拟输入数量
4个输入
输入类型I0-5V
默认
输入类型II4-20MA
请指定
模拟输出数量
4个输出
输出类型I0-5V
默认
输出类型II4-20MA
请指定
发射电流-300mA-
接收电流-30mA-
尺寸-145mm*90mm*40mm-

更多信息请点击:http://www.kylcom.com/product-23341-28672-93688.html


另外,我司还有1路 2路 4路开关量,模拟量产品供大家选择,请访问:http://www.kylcom.com/cate-23341-28672.html

如有任何疑问,欢迎来电咨询:18002530135  李小姐
